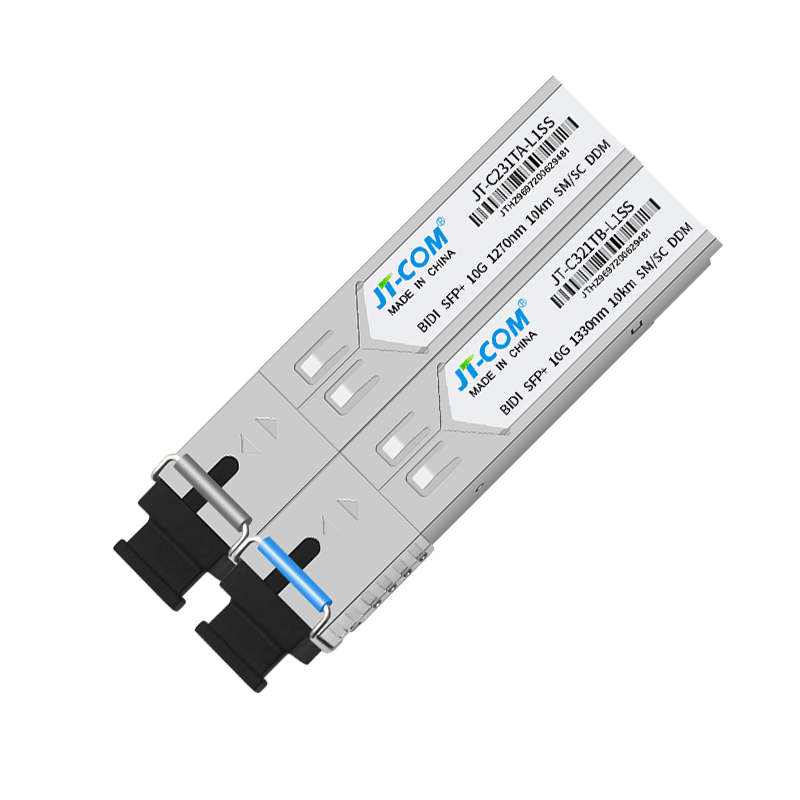

10G单模单纤光模块SC口10KM

10公里传输距离,支持热插拔;
1270nm/1330nm DFB BiDi 激光器和PIN-TIA探测器;
SFP+单纤SC光接口;
支持数字监控上报;
良好的EMC性能;
+3.3V 供电,功耗小于1W;
工作温度:-20℃~70℃;
  • 产品描述
  • 产品参数
  • 典型应用
  • 相关附件
  • 相关产品
  • 产品概述

    JT-C231TA-L1SS/JT-C321TB-L1SS系列光模块是一种高性能、高性价比的模块,在SM光纤上支持高达10Gbps的传输速率,传输距离可达10km。光模块由两个部分组成:发送部分包含激光驱动器和1270nm/1330nmDFB激光器。接收器部分包括一个PIN光电二极管与一个跨阻前置放大器(TIA)和一个限幅放大器集成。该模块可热插拔到20针连接器。高速电接口基于低压逻辑,标称100欧姆差分阻抗和交流耦合在模块中。



  • 功能特性

    通过TX_DIS的LVTTL逻辑高电平输入,可以关闭光输出。发送故障(Tx_Fault)表示模块发送器检测到与激光操作或安全相关的故障情况。信号损耗(RX_LOS)输出表示接收机输入光信号的损耗。收发器中的串行EEPROM允许用户通过2线SFP管理接口访问收发器监控和配置数据。该接口使用单个地址A0h,内存映射分为上下两个区域。基本的数字诊断(DD)数据保存在较低的内存区域,而特定的数据保存在高内存区域的一系列表中。
    模块可以通过2线接口上报模块信息,有A0,A2两个地址,按照SFF-8472协议要求存放模块信息。
  • 满足 IEEE802.3ae
    满足 MSA SFF-8472要求
    满足 SFP+ MSA要求
  • 参数极限范围



    参数

    标识

    最小值

    最大值

    单位

    备注



    存储温度

    TS

    -40

    +85





    工作电压

    VCC3

    0

    3.6

    V





    相对湿度

    RH

    5

    +85

    %

    非凝结



    最大接收功率

    Pmax

    -

    0

    dBm







    推荐工作条件



    参数

    标识

    最小值

    典型值

    最大值

    单位



    工作温度

    TC

    -20

    25

    +70



    电源供电

    VCC3

    3.13

    3.3

    3.47

    V



    ICC3

    -

    -

    300

    mA



    功耗

    PD

    -

    -

    1.0

    W



    速率





    10



    Gbps



    传输距离



    -

    -

    10

    km





    发射端特性

    参数

    标识

    最小值

    典型值

    最大值

    单位

    备注

    中心波长

    λC

    1250

    1270

    1290

    nm



    RMS谱宽

    Δλ





    0.85

    nm



    平均功率

    Pavg

    -8.2

    -

    +0.5

    dBm



    消光比

    ER

    9.5

    -

    -

    dB



    传输速率



    -

    10

    -

    Gbps



    光眼图模板

    Compliant with IEEE 802.3ae



    输入差分幅度

    VI

    500

    -

    2400

    mV



    Tx Fault电压

    VoL

    -0.3

    -

    0.4

    V



    VoH

    2.4

    -

    Vcc+0.3







    接收端特性

    参数

    标识

    最小值

    典型值

    最大值

    单位

    备注

    中心波长

    λr

    1310

    1330

    1350

    nm



    灵敏度

    Psen

    -

    -

    -14.4

    dBm



    Los 告警

    LosA

    -35

    -

    -

    dBm



    Los 去告警

    LosD

    -

    -

    -18

    dBm



    Los 迟滞区间

    LosH

    0.5

    -

    6

    dB



    过载点

    Pin

    -

    -

    0.5

    dBm



    输出差分幅度

    Vo

    370

    -

    2000

    mV



    速率

    -

    -

    10

    -

    Gbps



  •
  •
  •
